滑轨屏电路连接 二维码
40
视频演示
外接220V电源连接 电源线的零线火线地线，接电源模块对应的交流输入
驱动器电源连接 电源模块的直流输出，接电机驱动器的电源线输入
限位感应器连接 限位感应器的端口对接到电机驱动器信号控制端 如果发现限位左右反向，则对调端口插座

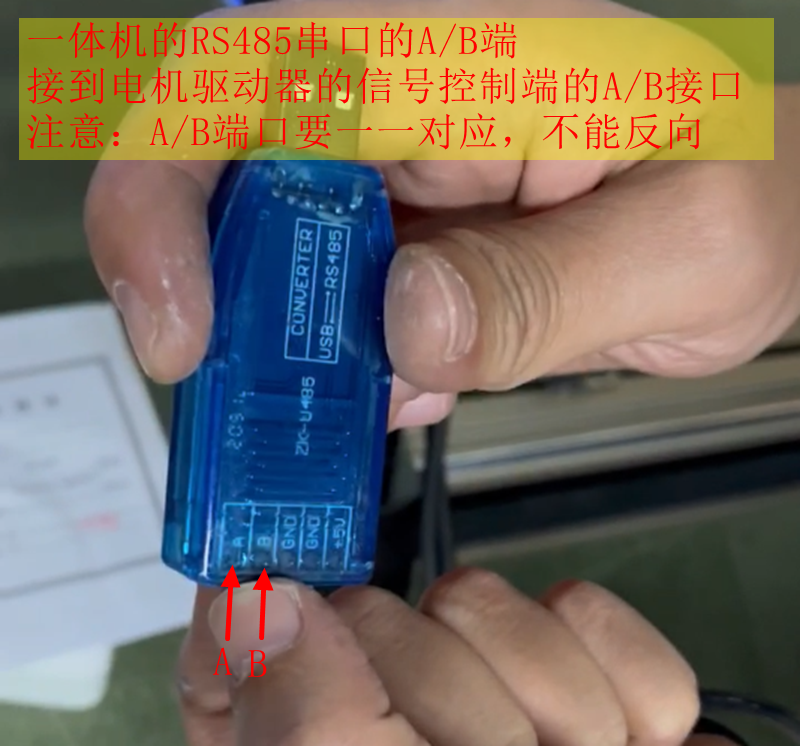

RS485信号控制线连接 一体机上USB转RS485信号的A/B端接电机驱动器信号控制的A/B端 注意：A/B端口要一一对应，不能反向，否则无法控制信号
